工作原理
干濕聯合消霧冷卻塔消霧裝置主要由干冷段換熱元件、濕冷段換熱元件、干冷段進風電動百葉窗、濕冷段進風電動百葉窗及管路等幾部分組成。

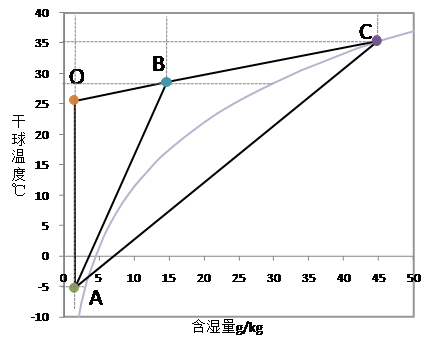

循環水進入干冷段換熱元件內冷卻后進入濕冷段噴淋層噴淋冷卻。在濕段部分與冷卻水對流換熱后的高溫高濕空氣（狀態點C）與干段部分經加熱后的干熱空氣混合，到達狀態B后排出，混合線（BA線）與飽和線不相交，實現了消霧。
1.開式干濕聯合節水消霧塔
系統組成：
開式干濕聯合節水消霧塔由干冷段翅片管束、干冷段百葉窗、濕冷段填料、噴嘴、濕冷段百葉窗、管路、風機組等組成。循環水進入干冷段換熱管束內冷卻后進入濕冷段噴淋層噴淋冷卻。
主要特點：
1、布置靈活
濕冷段按機力冷卻塔常規布置，干冷段換熱管束布置在塔體上部?jī)蓚?cè)（塔體外），布置簡便、靈活。
2、節水消霧能力強
干冷段換熱管束采用高效翅片型換熱管，布置在塔體兩側，可通過高度及布置型式調整進行面積擴展。
基本型消霧塔，占地較小，可滿足5℃以上消霧需求，年節水率可達15%。
節水型消霧塔，可實現全年全溫度段消霧，年節水率超過30%。
3、風機功耗低
翅片管與濕冷段風側并聯，通風阻力小，與常規水冷塔比不增加風阻，風機功率并不增加。相比冷凝模塊式消霧塔，風機功率低30%。
4、檢修維護方便
干冷管束垂直布置在塔兩側，塔上設置干冷管束檢修平臺，方便日常檢修維護。
翅片管外表面臟污可用高壓水清洗，根據我方清洗試驗及實際工程經驗，在5~6MPa壓力下清洗可使散熱器恢復到出廠狀態的清潔度，且不會對散熱器造成損壞。
5、冬季防凍措施可靠
翅片式管束采用三級防凍保護，通過風機降頻、關閉百葉窗以及泄水保護成熟的防凍控制策略可確保翅片管不凍結，冬季濕冷段百葉窗關閉后，環境冷風不會進入塔內，從而避免填料凍結。
2.閉式干濕聯合節水消霧塔
系統組成：
閉式干濕聯合節水消霧塔由干冷段翅片管束、干冷段百葉窗、蒸發冷卻盤管、噴淋系統、蒸發段百葉窗、管路、風機組等組成。循環水進入干冷段換熱管束內冷卻后進入蒸發冷卻盤管內冷卻， 采用獨立噴淋系統對蒸發冷卻盤管外表面噴淋冷卻循環水。
主要特點：
1、布置靈活
干冷段換熱管束布置在塔體上部?jī)蓚?cè)（塔體外），可通過高度及布置型式調整進行面積擴展，適用于不同干冷點溫度設計需求。
2、節水率高
設計干冷點溫度以上，且當出水溫度高于限定溫度時，對蒸發冷盤管噴水；設計干冷點溫度以下運行時，無需噴水，干濕兩段均為干空冷，不消耗水，年節水率超過75%。
3、抗腐蝕能力強
翅片管與濕冷段風側并聯，通風阻力小，與常規水冷塔比不增加風阻，風機功率并不增加。相比冷凝模塊式消霧塔，風機功率低30%。
4、風機功耗低
翅片管與蒸發段風側并聯，通風阻力小，風機電機功耗低。
5、檢修維護方便
干冷管束垂直布置在塔兩側，塔上設置干冷管束檢修平臺，方便日常檢修維護。
6、冬季防凍措施可靠
翅片式管束采用三級防凍保護，通過風機降頻、關閉百葉窗以及泄水保護成熟的防凍控制策略可確保翅片管不凍結。冬季蒸發冷卻盤管不需噴淋冷卻，避免冬季盤管外結冰。
